Question technique gaz n°23

 Dans Questions techniques



Comment faut-il ventiler la gaine en partie basse pour la conduite montante lorsqu’il y a un sas ?




En partie basse, la ventilation basse doit être réalisée conformément aux règles détaillées dans le tableau ci-dessous :


Famille Ventilation indirecte partie commune fermée par un sas Ventilation basse directe et indirecte
Orifice de 100 cm² ou ouverture équivalente (figure 1) Orifice de 100 cm² (figure 2) Conduit (matériaux) de 100 cm² (figure 3)
2e famille* Autorisée Autorisée
3e famille A Interdite Autorisée PF 1/4 h
3e famille B Interdite Autorisée PF 1/4 h
4e famille Interdite Autorisée PF 1/4 h
*habitation collective comportant au plus trois étages sur rez-de-chaussée

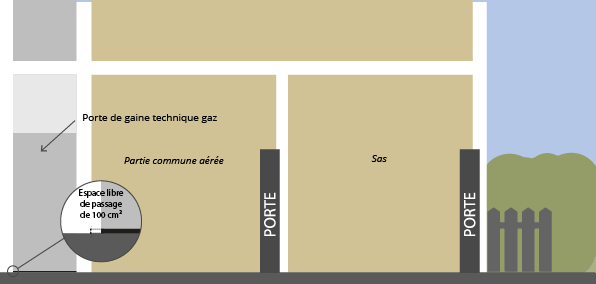

Figure 1 – Ventilation Basse – Immeuble de 2e famille

ventilation partie basse schéma

Attention : L’arrivée d’air ne doit pas s’effectuer à partir d’un vide sanitaire ou d’un sous-sol même si ceux-ci sont ventilés

Nota : Selon l’arrêté du 23 février 2018 :

Local aéré : un local muni d’au moins une baie (porte, fenêtre, châssis) d’une surface ouvrante d’au moins l’extérieur ou sur une courette non couverte dont la plus petite dimension est au moins égale à 2 m.
Local ventilé : local dont l’air ambiant est renouvelé par introduction d’air et évacuation d’air vicié.

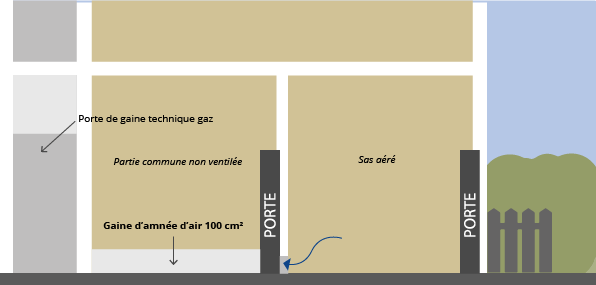

Figure 2 – Ventilation Basse – Immeuble de 3e famille et de 4e famille

Une partie commune derrière un sas considérée comme aérée si les portes du sas peuvent être maintenues ouvertes simultanément. Cette prescription s’applique pour les immeubles de 2e famille car l’arrêté du 31 janvier 1986 ne prévoit pas de conditions particulières pour la ventilation d’une gaine gaz pour ces bâtiments. En revanche dans le cas des immeubles de 3e familles et de 4e familles, celles-ci doivent être implantées dans des parties communes ventilées ou aérées.

ventilation partie basse schéma

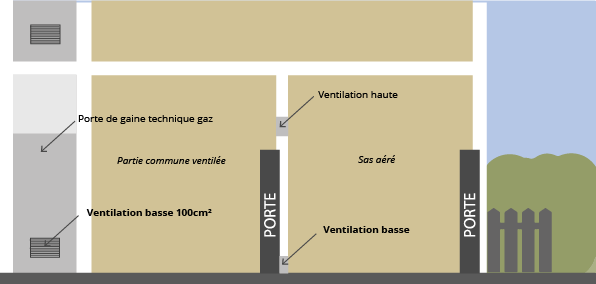

Figure 3

ventilation partie basse schéma
