n°63 : Quels étiquetages sont obligatoires pour une installation photovoltaïque ?
Pour garantir la sécurité des intervenants (maintenance, secours, réseau public, etc.), l’étiquetage des composants d’une installation photovoltaïque est obligatoire. Chaque élément doit être identifié de manière visible, durable et en lien avec les plans et schémas. (source : UTE)
🏷️ Composants à étiqueter obligatoirement
- Boîtes de jonction
- Coffrets DC et AC
- Câbles DC et AC
- Avec repérage des polarités pour les câbles DC
- Onduleurs
- Dispositifs de protection et sectionnement
- Disjoncteurs de branchement
- Dispositifs éventuels de coupure d’urgence
🚨 Coupures d’urgence : mentions spécifiques
Certaines étiquettes doivent porter des mentions bien précises :
-
En amont de l’onduleur, sur le coffret DC :
⚠️ Étiquette avec la mention « coupure d’urgence entrée onduleur » (lettres rouges sur fond jaune) -
En aval de l’onduleur, sur le coffret AC :
⚠️ Étiquette avec la mention « coupure d’urgence sortie onduleur » (lettres rouges sur fond jaune)
📍 Sectionnement général à signaler
Une étiquette indiquant :
« Sectionnement général – Installation photovoltaïque »
doit être apposée à proximité de l’interrupteur-sectionneur général AC, en tête de l’installation PV.
⚠️ Signalisation de l’installation PV
Il est impératif de signaler la présence d’une installation photovoltaïque sur le bâtiment, afin de prévenir tous les acteurs concernés :

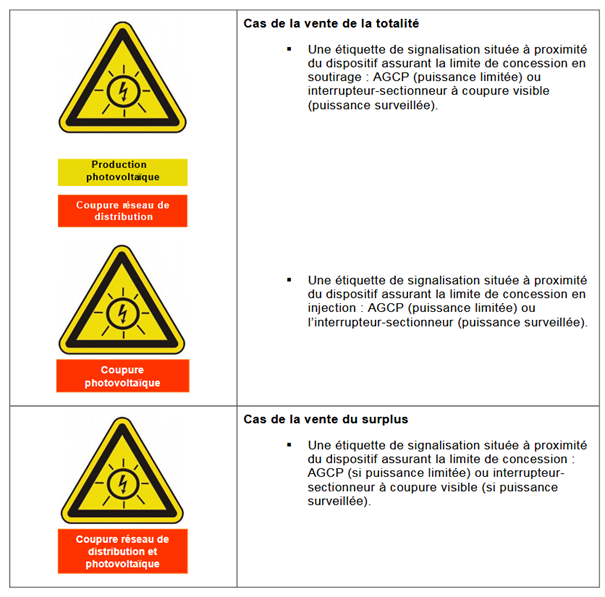

🔌 Étiquetage sur la partie AC

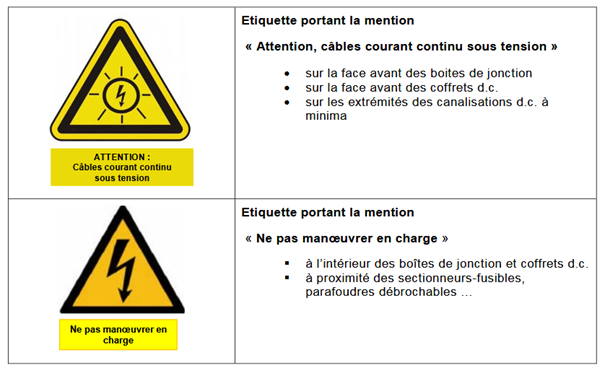

🔋 Étiquetage sur la partie DC
Toutes les boîtes de jonction (générateur PV et groupes PV) et canalisations DC devront porter un marquage visible et inaltérable indiquant que des parties actives internes à ces boîtes peuvent rester sous tension même après sectionnement de l’onduleur coté continu.

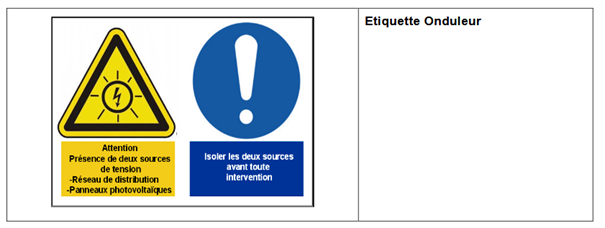

⚙️ Étiquetage sur l’onduleur
