En habitation, quelles sont les conditions de débouché auxquelles doit répondre la ventouse d’une chaudière individuelle gaz ?

---

D’après l’arrêté du 23 Février 2018 modifié et le Guide EVAcuation des Produits de Combustions (EVAPDC), l’axe de la ventouse d’une chaudière gaz individuelle doit être située à 0,4 mètre de tout ouvrant et à 0,6 mètre de tout orifice d’entrée d’air de ventilation.

De plus, une ventouse débouchant à moins de 1,80 mètre du sol doit être protégée contre toute intervention pouvant nuire à son bon fonctionnement (grillage).

Enfin, si elle débouche à moins de 1,80 mètre du sol sur une circulation extérieure (publique ou privée), alors elle doit être :

• protégée mécaniquement
• munie d’un déflecteur inamovible donnant une direction sensiblement parallèle au mur aux produits de combustion (hormis pour les appareils à condensation).

Remarque : Dans le cas d’un débouché de ventouse sous une surface horizontale de construction, d’une courette, ou d’une configuration d’un bâtiment en U, contactez-nous afin de vous fournir les particularités correspondant précisément à votre installation.

Remarque : Les recommandations du fabricant doivent également être respectées.

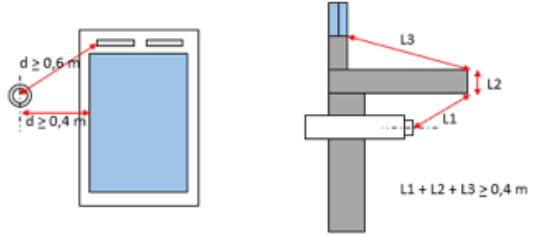

Figure 1 :
Position du terminal horizontal par rapport aux ouvrants et entrées d’air

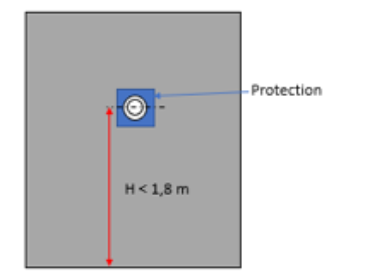

Figure 2 :
Protection du terminal

Figure 3 :
Débouché d’un terminal horizontal dans l’angle d’un mur

Figure 4 :
Débouché sous une surface horizontale ou sous débord de toiture

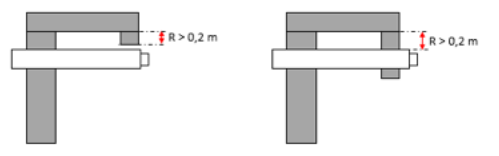

Débouché au nez extérieur d’un surplomb (1/3)

Figure 5 :
Débouché sous une surface horizon-tale ou sous débord de toiture des systèmes individuels

Débouché aunez extérieur d’un surplomb (2/3)

Figure 6 :
Débouché sous une surface horizontale ou sous débord de toiture des systèmes individuels

Débouché au nez extérieur d’un surplomb (3/3)

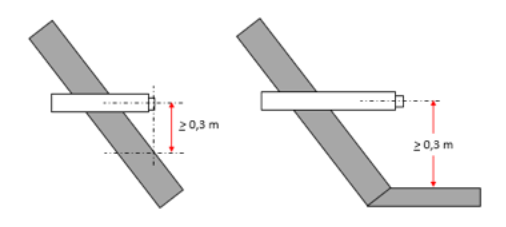

Figure 7 :
Exemple de débouché sous un balcon

Figure 8 :
Synthèse des règles pour le débouché des terminaux horizontaux sous balcon

Sur le schéma L correspond à la largeur du surplomb et X correspond à la distance en projection verticale entre le terminal et le sur-plomb (retombée comprise). Ainsi X > L.

Figure 9 :
Débouché en toiture

Figure 10 :
Hauteur minimale du terminal vertical par rapport à la toiture pour les systèmes individuels

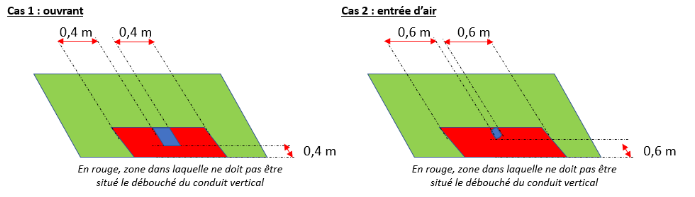

Figure 11 :
Distance aux ouvrants et entrée d’air pour les terminaux verticaux

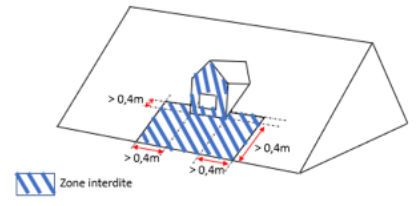

Figure 12 :
Positionnement d’un terminal vertical par rapport aux ouvrants ou entrées d’air (exemple du pignon en surplomb d’une toiture)

Figure 13 :
Cas du terminal vertical situé entre un chien et l’égout du toit

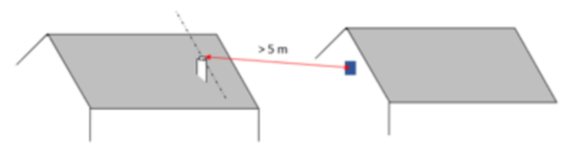

Figure 14 :

Distance au bâtiment voisin

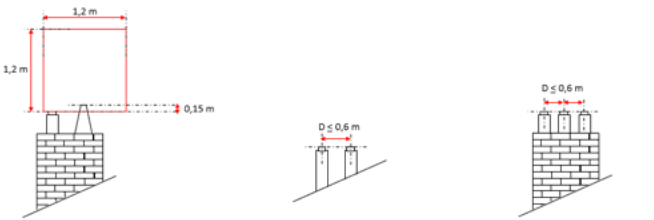

Figure 15 :
Plusieurs terminaux

Sources : Guide CNPG EVAPDC
