Comment réaliser le transit pour une amenée d’air indirecte ?

L’arrêté du 23 Février 2018, stipule que les logements doivent être conforme aux arrêtés soit
du 22 octobre 1969 soit du 24 mars 1982 en matière de ventilation. Elle doit se faire de manière
directe ou indirecte par un ou plusieurs orifices de sortie.

La NF DTU 61.1 précise que l’amenée d’air indirecte doit satisfaire aux dispositions suivantes :

• L’air extérieur pénètre dans un ou plusieurs locaux contigus au local à alimenter, ou séparés de
  celui-ci par un dégagement (entrée ou couloir) et/ou par une seule pièce.
• L’air extérieur transite de ces locaux vers le local à alimenter par des passages permanents,
  spécialement prévus à cet effet. L’air ne doit pas transiter par un cabinet d’aisance, par un autre
  logement ou par une partie commune de l’immeuble.

L’introduction de l’air se fait dans les conditions suivantes :

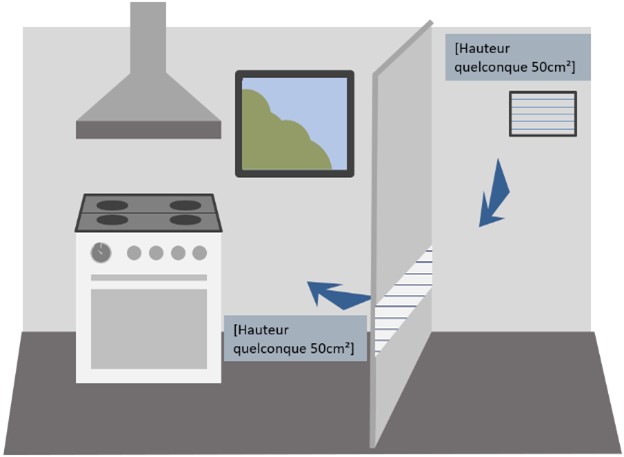

Les passages de transit sont réalisés par :

• Détalonnage d’une porte à condition qu’il n’affaiblisse pas la solidité de cette dernière.
• Rehaussement des huisseries de porte de manière à ménager un passage d’air en partie basse
  de l’ouvrant.
• Utilisation d’une grille de transfert.
• Utilisation de blocs-portes présentant, de conception, des passages d’air sur leur périphérie.

Les passages de transit permettent à l’air de circuler des pièces principales vers les pièces de
service.

Les valeurs minimales de détalonnage des portes sont les suivantes :

• détalonnage de 2 cm pour la porte de la pièce où est situé l’appareil à gaz.
• détalonnage de 1 cm pour les autres portes intérieures du logement.

Dans le local où sont installés le ou les appareils d’utilisation, l’amenée d’air indirecte nécessite :

• Soit une évacuation des produits de combustion dans un conduit à tirage naturel ou à
  extraction mécanique.
• Soit une évacuation de l’air vicié du local conjointe ou non avec les produits de combustion
  dans un conduit à tirage naturel ou à extraction mécanique.

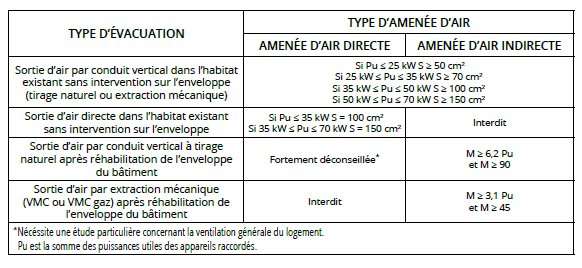

La somme des sections libres des passages à travers les parois et de leurs orifices terminaux, situés dans la même pièce ou dans des locaux différents, est donnée par le tableau 1 ci-dessous :

Dimensions des entrées d’air (bâtiment non soumis à l’arrêté du 22 octobre 1969)
